钢筋阻锈剂
K-16钢筋阻锈剂 阻锈剂产品特点: 1、本品掺入混凝土中可以阻止或延缓钢筋锈蚀,从而延长结构寿命,在国际分类中,属于“掺入型”(DCI)。 2、该产品适用于普硅和矿渣水泥配制的混凝土,对粉煤灰、矿渣粉、硅灰和常用的减水剂有较好的相容性。 3、本产品对引气剂有选择性。 4、在25℃以上使用时,有明显早强,促凝作用,并有坍落度损失方面的影响,必要时可采取缓凝措施。 5、本品在钢筋表面形成致密的保护层,当有害离子(如CL)侵入混凝土结构中,它能有效的抑制、阻止和延缓钢筋锈蚀的电化学反应过程,延长钢筋混凝土结构的使用寿命。
钢筋阻锈剂适用范围 按《钢筋阻锈剂使用技术标准》(YB/T9231-98)和其它设计规范要求执行。本品主要用于以氯盐为主的腐蚀环境,如海事工程与沿海工程、使用海砂的建筑或已有氯盐腐蚀的工业建筑等。 《钢筋阻锈剂使用技术规程》(YB/T9231-98)。

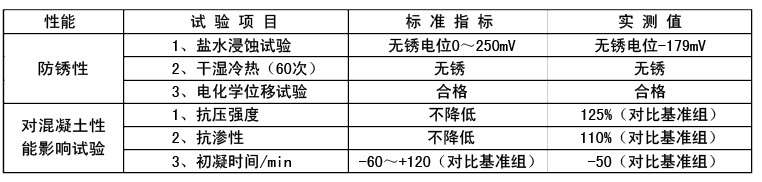

钢筋阻锈剂性检验符合国家行业标准 《海港工程混凝土结构防腐蚀技术规范》 (JTJ275-2000)
钢筋阻锈剂使用说明 1、钢筋阻锈剂推荐掺量为: (1)一般工业民用建筑、桥梁等轻微腐蚀环境,推荐掺量建议为10~12kg/ m³。 (2)海港工程、沿海建筑等重度腐蚀环境,推荐掺量建议为12~15kg/ m³。 2、将本品与水泥、集料同时加入搅拌机内进行干搅,搅拌均匀后再加水进行搅拌,并适当延长搅拌时间,确保混凝土搅拌均匀。 3、与其它外加剂复合使用时,应先做混凝土试配,以确定其适应性;不得使用引气型减水剂。 配制混凝土所用原料应符合《建筑用卵石、碎石》GB/T14685-2001和《建筑用砂》 GB/T14684-2001。 注意事项 1、一般采用干掺法,也可溶于拌合水中(包括部分不溶物)。一定要搅拌均匀,可适当延长搅拌时间。本品略有减水作用,可在保持原流动度的情况下适当减水。 2、在与其他外加剂共用时,应先行掺加本品,待与水泥(混凝土)均匀混合后再加入其他外加剂。 3、本品在高质量混凝土中才能更有效地发挥作用,必须遵守相关规范和设计规定,先做混凝土配合比试验,确保混凝土质量与密实性。 4、纳入钢筋阻锈剂的相关规程、规范:《工业建筑防腐蚀设计规范》、《海工混凝土结构设计规范》、《盐渍土建筑规程》、《公路工程外加剂规范》等。 包装储运 2、储存期一年,如有轻微吸潮结块可溶于水中使用,在运输、储存过程中应避免雨淋、受潮,阴凉通风保存,远离易燃易爆物,严禁明火;操作人员宜佩带口罩、橡皮手套。 郑重声明 本资料中所提供的数据是基于我公司现有的知识、经验和条件,我们所进行的试验不可能完全囊括所有使用过程中可能产生影响的大量因素。本产品使用超出厂商控制,本公司不承担由于使用不当而产生的任何责任,使用时敬请参照本品说明书,相关问题请咨询当地经销商或本公司技术服务部门。
|
